产品描述
适用于陆地和越野环境的锥探测试的终极混合解决方案

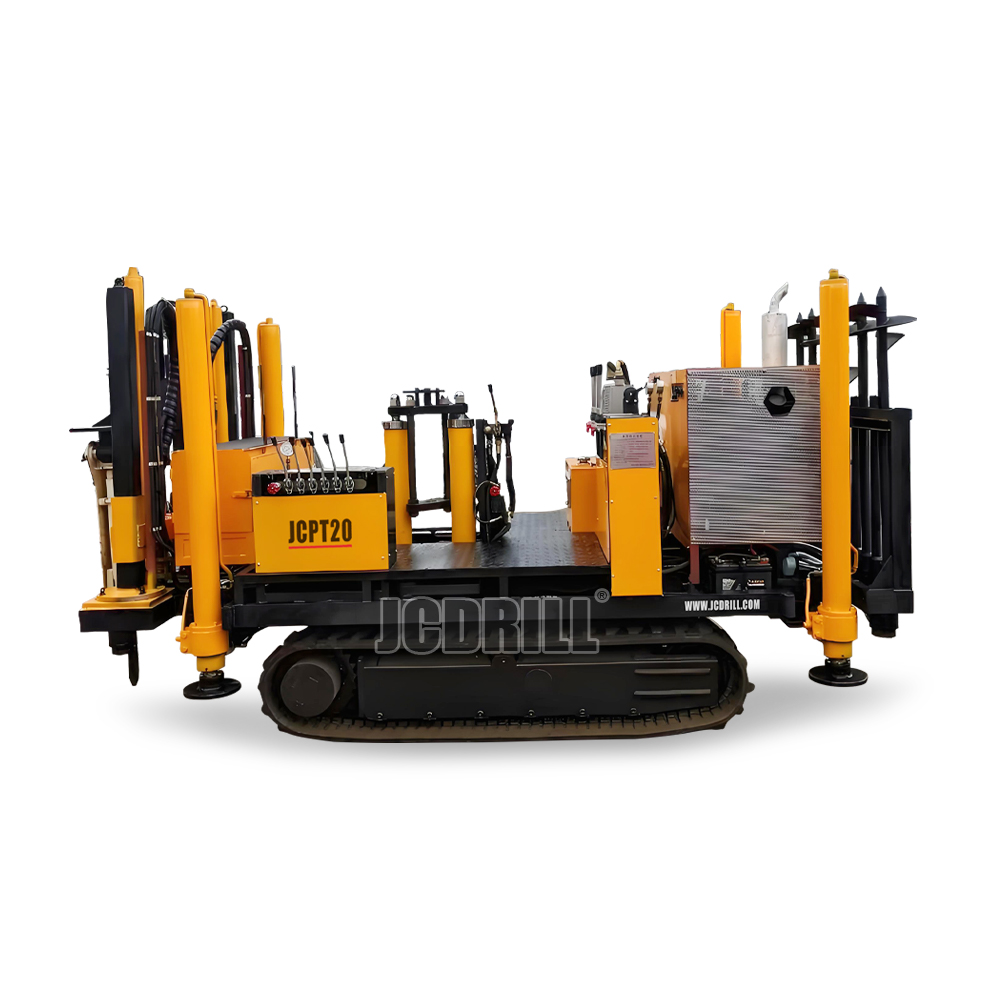

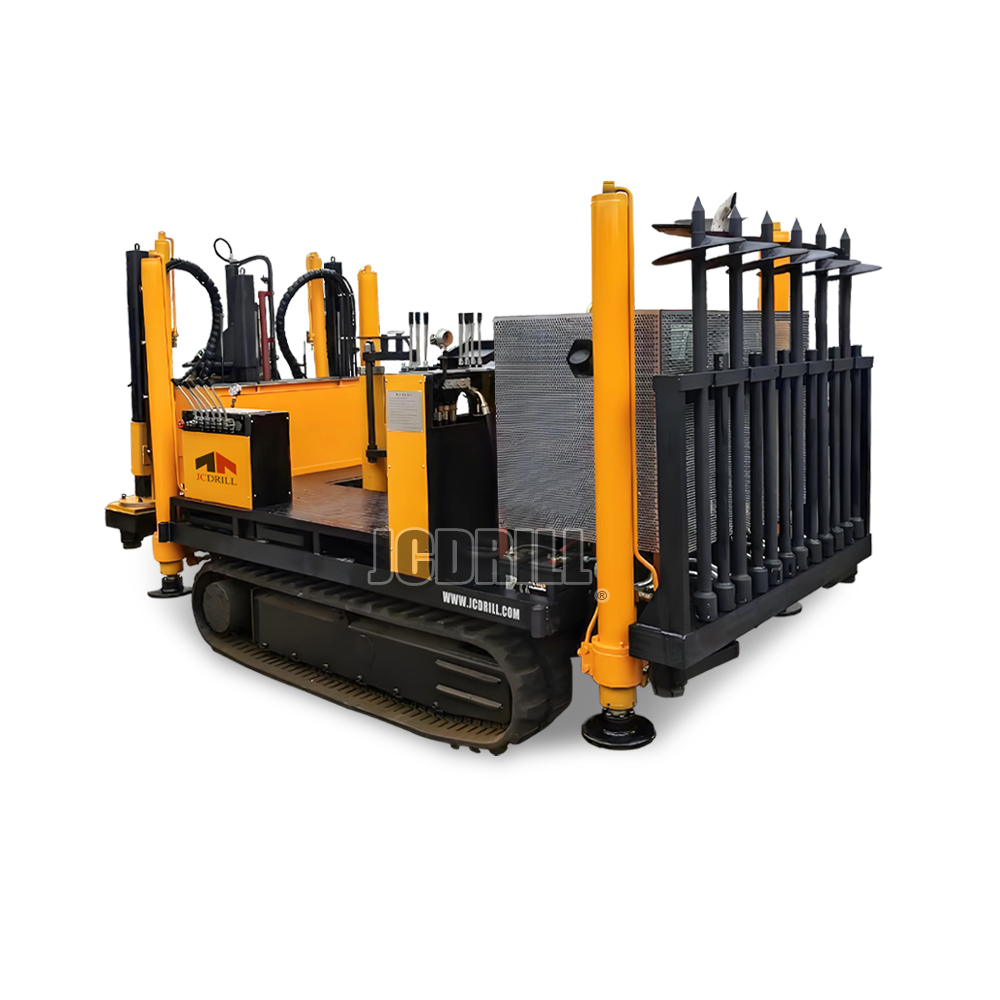

JCPT-20 轨道式 CPT 车辆是指一种安装在轨道上的锥形贯入测试（CPT）设备，旨在用于在复杂、越野环境（轮式车辆无法通行的区域）中进行土壤勘察。这些轨道式 CPT 车辆具有较低的地面压力、在软质或不平坦地形上的更高稳定性以及更强的机动性，能够高效地在软土、沙地和泥泞区域采集 CPT 数据。
>> 产品特点
>>卓越的稳定性与低接地压力：该履带系统可将车轮负荷降低 60%至 70%，从而能够在非常松软的土壤上安全行驶。
>>远程控制操作：在危险或不稳定的情况下，从安全距离处进行操作和测试。
>>集成式高容量贯入仪：标配的是著名的 200 千牛贯入仪。
>>先进数据采集：配备最先进的 DN-W1 微型计算机，确保数据的绝对完整性。
强大且标准化的 CPT 系统
>> DN-W1 型现场测试微型计算机主要技术参数：
>> 主单元采用一款 16 位低功耗、高性能的微控制器（MSP430F5437A）作为控制核心，配备 256KB 的闪存用于程序存储、16KB 的静态随机存取存储器用于数据处理以及 16MB 的闪存用于数据采集存储。
>> 配备一块 7 英寸的 TFT 液晶显示屏，其显示区域为 156×89 毫米。
>> 有三个独立的输入通道，每个通道的测量范围均为 -20 毫伏至 +20 毫伏。
温度测量系统的线性误差：≤ ±0.1% 。
>> 深度采样间隔：10 厘米。
>> 与各种配置的外部探头兼容，包括锥探测试（CPT）探头、孔隙压力三桥式 CPT 探头、波速多功能探头以及各种规格的叶片剪切探头。
>> 内部数据存储容量：4096 个存储单元，可支持多达 1024 个数据集以及最多 350 个钻孔。
>> 电源消耗：使用内置电池时约为 2 瓦；使用外部电源时约为 2.5 瓦。
>> 内置电源：7.4 伏 5200 毫安时锂电池。
>> 主机尺寸：268×168×45 毫米；主机重量：约 960 克。
>>WJUT 型压电锥贯入试验探头：
>> 探测器类型：包含力和压力两种类型的传感器，采用电阻应变计原理。
该探头力传感器（用于测量 qc、fs 或 Ps）的技术规格与 WKT 单桥和双桥探头的规格相同。
孔隙压力传感器测量范围：0 至 2 兆帕。
孔隙压力传感器的测量精度：线性度、滞后性、重复性和零点回跳误差均小于满量程的 0.5% 。
>> 温度零点漂移不超过满量程的 0.5% / 每 10 摄氏度。
>> 桥接电阻为 350 欧姆，桥接绝缘电阻大于 500 兆欧。
>> 防水性能：在 2 兆帕的水压作用下，持续保持压力 12 小时，探头桥接的绝缘电阻不低于 300 兆欧。
探头内部传感器在运行过程中的相互干扰小于满量程的 0.3% 。
该多孔过滤器安装在探头尖端的圆柱形部分上，过滤器的下表面距离尖端的圆柱形直径不到 3 毫米。
这种多孔过滤器由青铜烧结粉末制成，具有足够的硬度和强度，其渗透系数在 1×10^-6 厘米/秒至 3×10^-6 厘米/秒的范围内。
在全范围孔隙压力测试过程中，探头应变腔的体积变化率小于腔体体积的 0.1%。
>> 孔隙压力传感器的工作温度范围：-10°C 至 45°C 。
>> 技术参数
| 参数名称 | 数值 / 规格 |
|---|---|
| 型号 | JCPT-20 |
| 最大锚固扭矩 | 2800 N·m |
| 发动机功率 | 22–48 kW |
| 锚固方式 | 旋转短梁 |
| 静力贯入力 | 200 kN |
| 长支腿行程 | 1400 mm |
| 短支腿行程 | 450 mm |
| 行走速度 | 低速 2.5 km/h，高速 4.2 km/h |
| 探杆规格 | Φ36、Φ40、Φ42 厚壁无缝钢管，1 米/根 |
| 履带材质 | 橡胶履带 |
| 锚固机构类型 | 双作用锚固装置 |
| 履带规格 | 300 mm × 82 mm × 55（宽 × 节距 × 齿数） |
| 爬坡能力 | ≤22° |
