1. 什么是 ODEX 系统？

ODEX（超大钻孔提取）是一种开创性的潜孔（DTH）钻孔系统，专门设计用于在具有挑战性的覆盖层和不稳定地层中，实现钻孔与下放临时套管的同步作业。该系统由阿特拉斯·科普柯（现属安百拓集团）研发，通过解决钻孔坍塌的问题，彻底改变了在复杂地层中的钻孔工艺。

2. 核心原理：如何运作

ODEX 系统的精妙之处在于，它将三个关键部件集成于一体，在一次钻进过程中协同工作：

1. 特殊超大钻头：导向钻头的直径大于套管直径。

2. 偏心扩孔器：安装在导向钻头后方，这是一种非对称的铰接式扩孔器，可向外摆动展开。

3. 标准套管：带螺纹的套管管材紧随钻具组合。

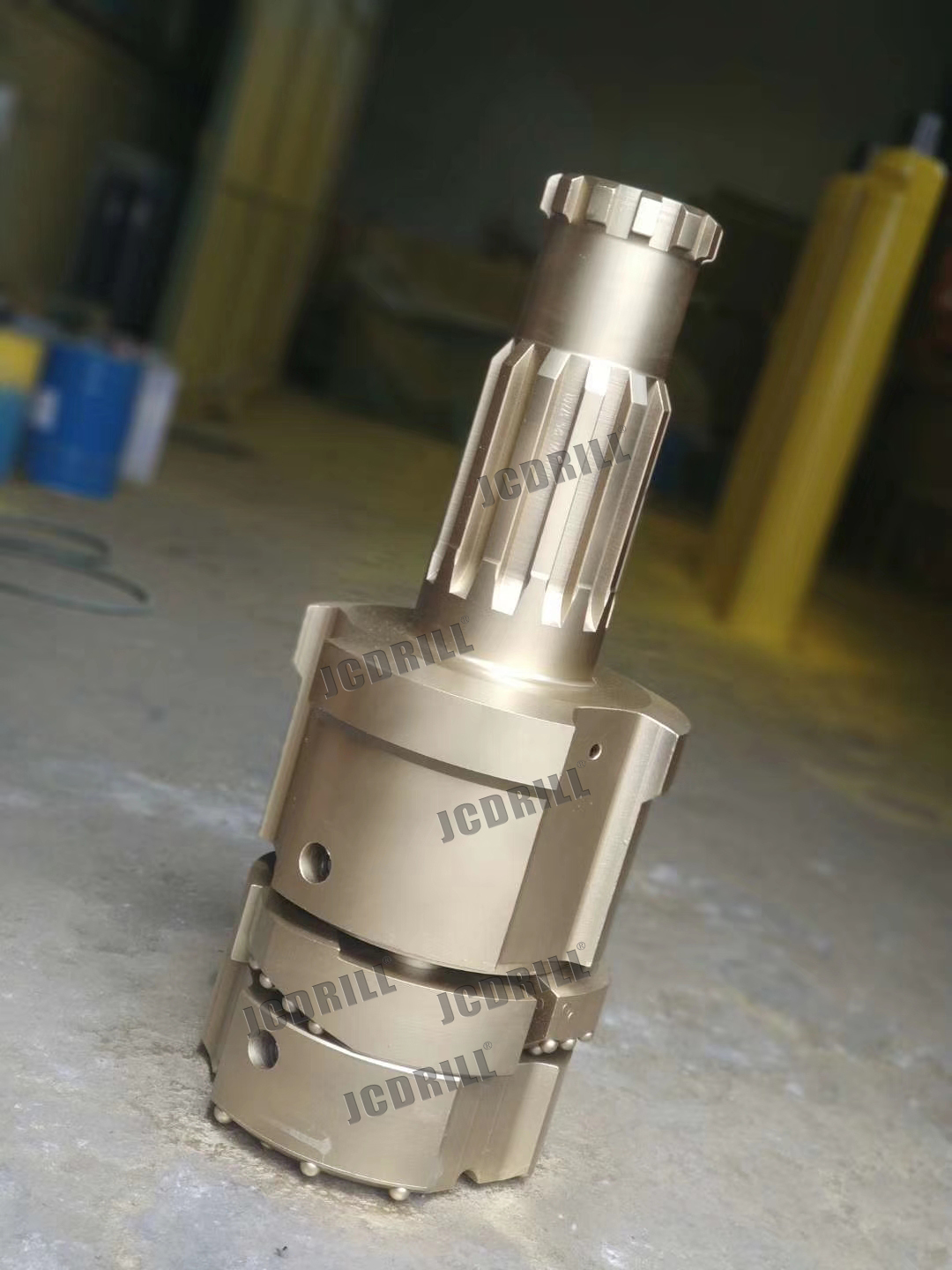

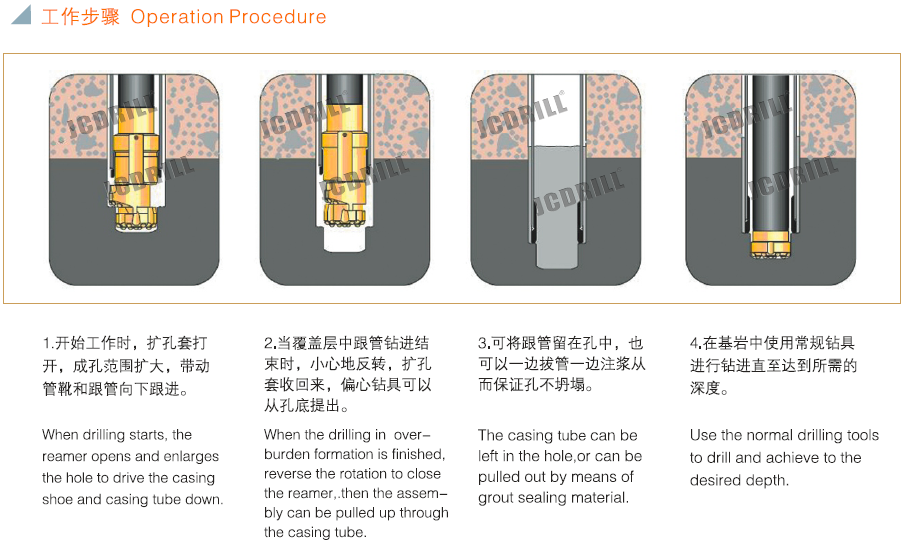

工艺流程：

• 起始阶段：偏心扩孔器保持在收缩状态，以便装入套管内。将钻具组合下放至起始孔中。

• 钻进与扩孔：钻具组合顶部的潜孔锤启动，驱动导向钻头，并通过旋转使偏心扩孔器在离心力作用下向外摆动展开，从而钻出一个大于套管直径的孔。

• 套管跟进：套管直接连接在扩孔器主体上，随着钻进进行，被拉入扩大的钻孔中。套管从顶部到底部与钻孔同步下入。

• 回收钻具：到达目标深度后，反向旋转钻柱。反向旋转使偏心扩孔器回缩至套管内，从而使整个钻具组合（潜孔锤、钻头、扩孔器）能够通过已安装的套管被拉出。

• 套管回收：完成孔内作业（如取芯钻进、安装）后，可使用振动锤或套管拔出器回收套管，通常可在下一个孔中重复使用。

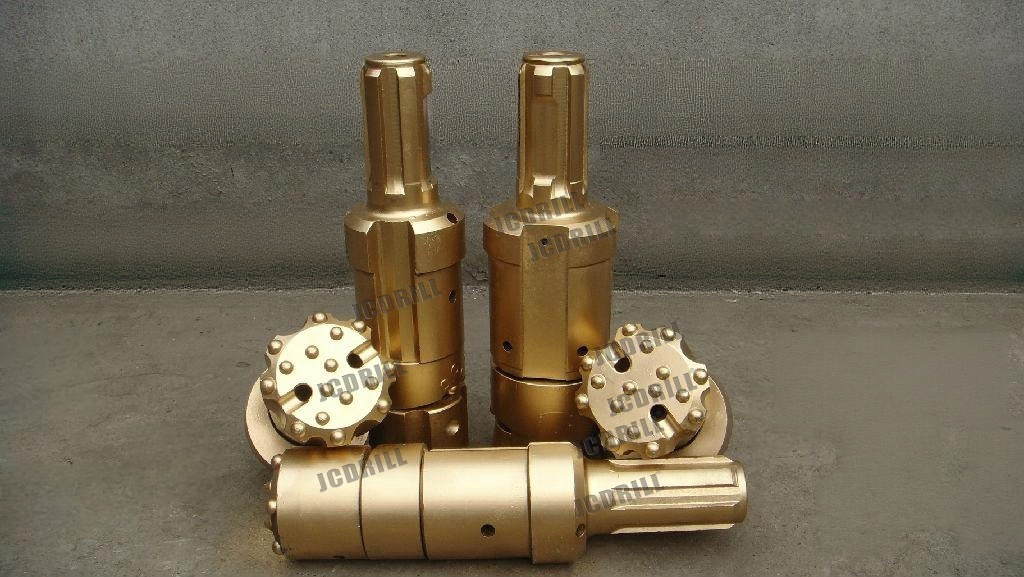

3. 关键部件

• ODEX 适配器（底部驱动装置）：连接潜孔锤和套管串，将潜孔锤的冲击能量传递给套管鞋。

• 偏心扩孔器：系统的核心部件。其偏置设计用于形成超大孔径。

• 导向钻头：一个标准的潜孔钻头，用于引导并钻出导向孔。其尺寸与套管内的最终目标孔径相匹配。

• 套管鞋：位于第一根套管底部的硬化螺纹段，直接承受冲击并保护套管螺纹。

• 标准套管管材：高强度、带螺纹的钢管。其外径小于扩孔后的孔径。

4. 主要优势与典型应用

优势：

• 孔壁稳定性：能立即稳定砂层、砾石层、卵石层及破碎岩石中的坍塌钻孔。

• 一次成孔效率：在一次连续作业中完成钻进和下套管，与预先下套管或使用泥浆回转钻进相比，可节省大量时间。

• 多功能性：能有效应对各种最困难的覆盖层条件。

• 减少流体使用：通常几乎不需要或完全不需要钻井液，因此更加清洁，适用于环境敏感区域或缺水地区。

• 套管回收：套管几乎总能被回收和重复使用，从而降低了耗材成本。

• 钻孔垂直度：全长导向套管确保了钻孔的平直和清洁。

典型应用：

• 岩土工程勘察：在取芯钻进开始前，在不稳定的覆盖层中进行土壤/岩石取样钻进。

• 矿产勘探：穿过冰川沉积物或崩积层，建立稳定的入口孔，以便到达基岩进行取芯取样。

• 水井钻探：在钻孔坍塌问题严重的冲积含水层（砂层和砾石层）中建造水井。

• 基础与桩基工程：为城市环境中的微型桩、地锚和场地勘察钻设导向孔。

• 水平定向钻进（HDD）导向孔：用于河流穿越或在回拖阶段对钻孔稳定性要求极高的不稳定地层。




5. 与其他套管方法的比较

6. 局限性与注意事项

• 孤石阻碍：虽然该系统在卵石地层中表现出色，但极大或特别坚硬的孤石可能阻碍钻进进度或损坏扩孔器。

• 地层变化：如果岩石过于坚硬或研磨性强，潜孔钻进效率可能下降，且偏心扩孔器的磨损会增加。

• 直径限制：由于需要使用偏心扩孔器，该系统存在最小实际孔径的限制（通常用于直径约115毫米及以上的套管孔）。

• 初始成本：专门的 ODEX 工具（适配器、扩孔器）的初始投资高于标准潜孔工具。

• 操作人员技能要求：需要经过培训、了解系统机械原理的钻工操作，以避免钻具卡阻。

结论

ODEX 技术是覆盖层钻探领域的一项里程碑式技术。它通过将下套管过程直接集成到钻进循环中，巧妙地解决了钻孔坍塌这一根本性问题。对于在不稳定、复杂和含卵石地层中钻进，ODEX 在速度、可靠性和成本效益方面提供了无与伦比的组合，使其成为全球要求严苛的岩土工程、勘探和水井项目的首选系统。它体现了“钻进与下套管一次完成”这一原则，该原则现已被其他现代系统所效仿。
