反循环（RC）钻探工具：原理、组成与技术优势详解

什么是反循环（RC）钻探？

反循环钻探技术的核心在于其独特的“双壁钻杆”设计。与常规钻探（岩屑通过钻杆与孔壁的环状空间上返）相反，RC钻探通过高压空气，将破碎的岩屑从钻杆中心的内管快速返回至地面，从而最大限度地保证了样品的纯净度和真实性。

一、RC钻探的五大核心组件

RC钻探的高效运行，依赖于以下关键部件的精密配合：

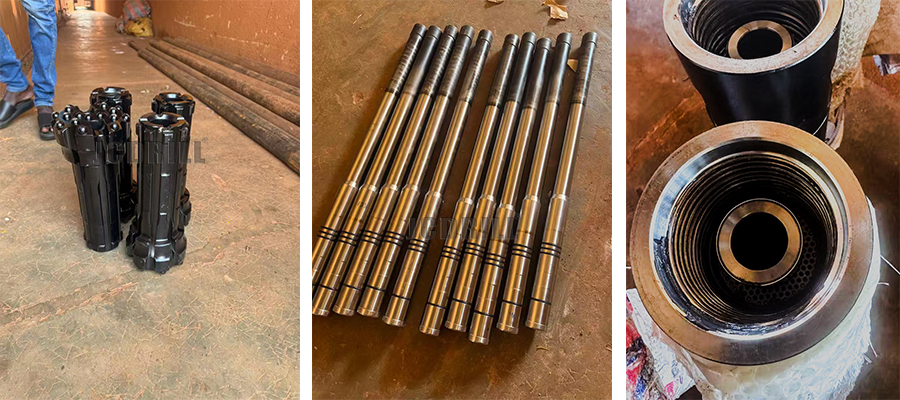

1. 双壁钻杆：系统的基石
这是RC钻探的标志性部件，由内外两层同心圆钢管组成：

• 外管：承受巨大的旋转扭矩和钻压，并将压缩空气输送至孔底。

• 内管：形成一条完全密封的通道，确保从孔底返回的岩屑样本不被地层或上一循环的残留物污染。

• 优势：高强度合金钢材制成，配合快速螺纹设计，兼顾了耐用性与操作效率。

2. 潜孔锤：硬岩的克星
潜孔锤是RC钻探的动力源。它位于钻杆底部，由高压空气驱动，以高频冲击的方式破碎岩石。

• 工作原理：压缩空气驱动锤体内的活塞，以极高速度反复冲击钻头，将巨大的冲击能量直接传递到岩石上。

• 适用场景：特别适用于中硬到极硬的岩层，钻进速度远高于传统回转钻进。

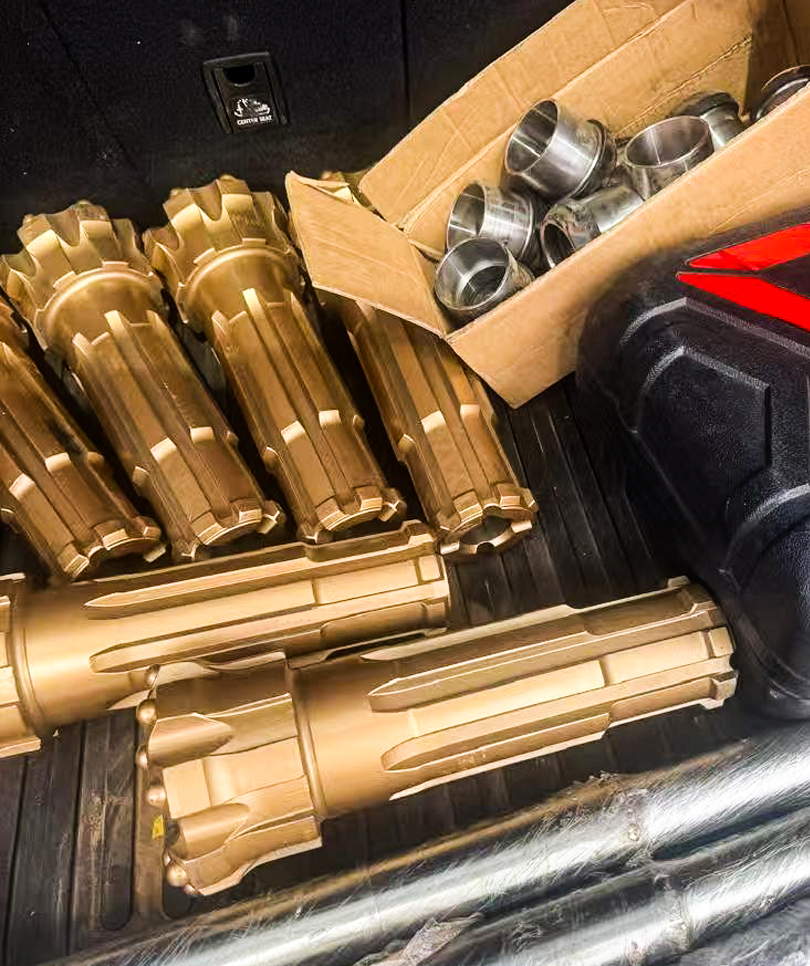

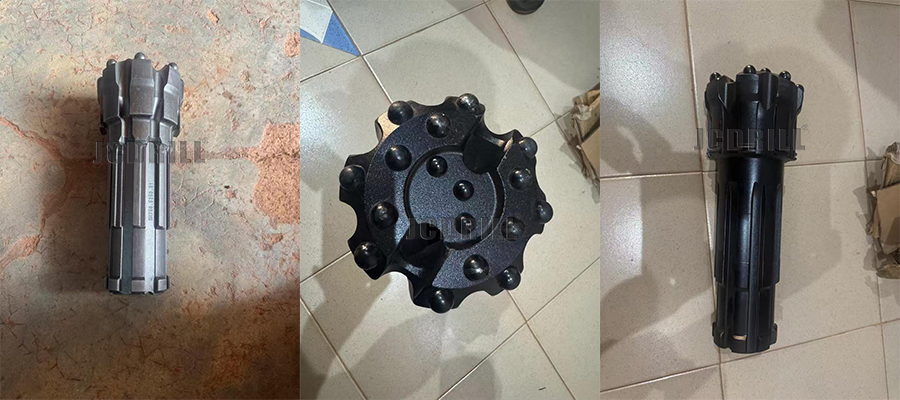

3. RC钻头：破碎与回收的关键
RC钻头直接与岩石接触，其设计直接影响钻进效率和样本质量。

• 特点：钻头面上镶嵌有高耐磨的碳化钨合金齿，用于压碎和切削岩石。

• 核心设计：钻头体上布置有多个喷射孔和一个中心孔。高压空气通过喷射孔将破碎的岩屑瞬间吹离孔底，并通过中心孔压入双壁钻杆的内管，开始样本的“回家之旅”。

4. 采样系统：地面的“收货站”
当携带着岩屑的高速气流到达地面后，采样系统负责将固体样本从气流中分离出来。

• 旋转接头：连接着旋转的钻杆和固定的输气管路，是空气和样本进出的“换乘站”。

• 旋风分离器：利用离心力，将高速气流中的岩屑甩到器壁并沉降下来，干净空气则从顶部排出。

• 样品缩分器：将从分离器落下的连续岩屑流，均匀地分成一份或多份具有代表性的样品，装入样品袋，供地质人员化验分析。

5. 辅助与适配组件

• 驱动头：将钻机的动力传递给钻杆，使其旋转。

• 套管及变径接头：用于应对复杂地层，或连接不同规格的钻杆。

二、RC钻探是如何工作的？（四步流程）

1. 动力输入：高压空气通过旋转接头，进入双壁钻杆的内外管环状间隙，被输送至孔底。

2. 岩石破碎：高压空气驱动潜孔锤，带动RC钻头高频冲击岩石，将其破碎成细小岩屑。

3. 样本上返：岩屑与高压空气混合，通过钻头中心的孔洞，瞬间被压入内管，并以极高的速度被“吹”回地面。

4. 样本收集：含屑气流到达地面后，经旋风分离器实现气、样分离，最终获得一份干净、准确的地下岩屑样本。

三、RC钻探的主要优势

• 样本质量高，代表性强：密封的内管设计，杜绝了不同深度岩屑的交叉污染，确保了每一个样品都真实反映其所在位置的岩矿信息。

• 钻进速度快，综合成本低：潜孔锤冲击破碎的效率远高于研磨切削，大幅缩短了勘探周期。相比昂贵的金刚石取心钻探，其每米综合成本优势明显。

• 样品回收率接近100%：强大的气流确保了破碎的岩屑能全部被带出地面，即使是非常细小的粉末也不会遗漏。

• 适用地层广：从软岩到极硬岩，都能取得良好的钻进效果。

四、如何选择合适的RC钻具？

选择合适的RC钻具，通常需要考虑以下因素：

• 地质条件：岩石的硬度、磨蚀性、完整性是选择钻头齿形和潜孔锤型号的首要依据。

• 钻孔深度和孔径：浅孔和深孔对钻杆的强度、潜孔锤的功率要求截然不同。

• 设备能力：钻机的提升力和扭矩、空压机的排量和压力，必须与所选钻具相匹配。

• 样品要求：如果对样品质量有极高要求，可能需要选择更高精度的采样系统或特殊的内管。

结语

反循环钻探技术将“高效钻进”与“高质量采样”完美结合，已成为现代矿产勘探领域的核心力量。理解其各组成部分的功能与协作关系，并根据实际工况做出正确选择，是保障项目顺利、高效完成的关键。
