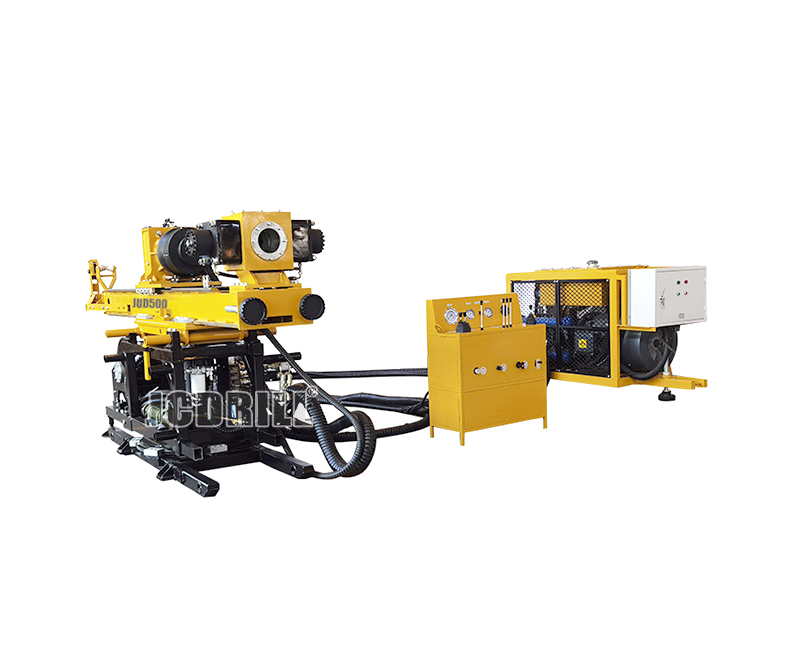

JUD500 井下金刚石岩心取样钻机（矿山井下钻探用）

钻孔深度: 500 750 900

额定功率: 75 KW

钻进方式: 井下岩心钻机

>> 应用领域

JUD系列全液压井下顶驱式钻机主要应用于煤炭、地质、冶金和工程领域。它用于在矿山、巷道以及煤矿中钻探大直径瓦斯抽放孔、注水孔和以及大直径水平孔。它能满足大直径牙轮钻进、硬质合金钻进和冲击回转钻进的需求。

立即咨询立即聊天

产品描述

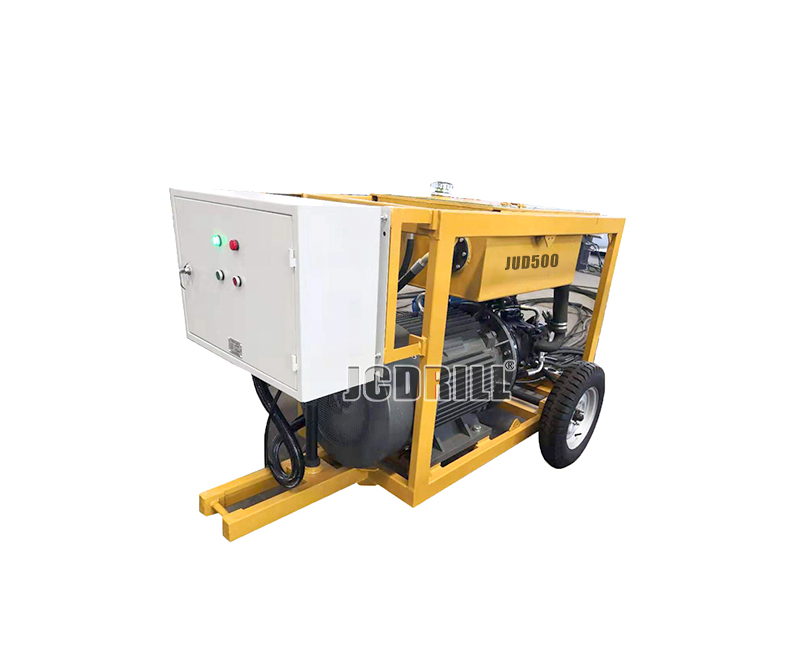

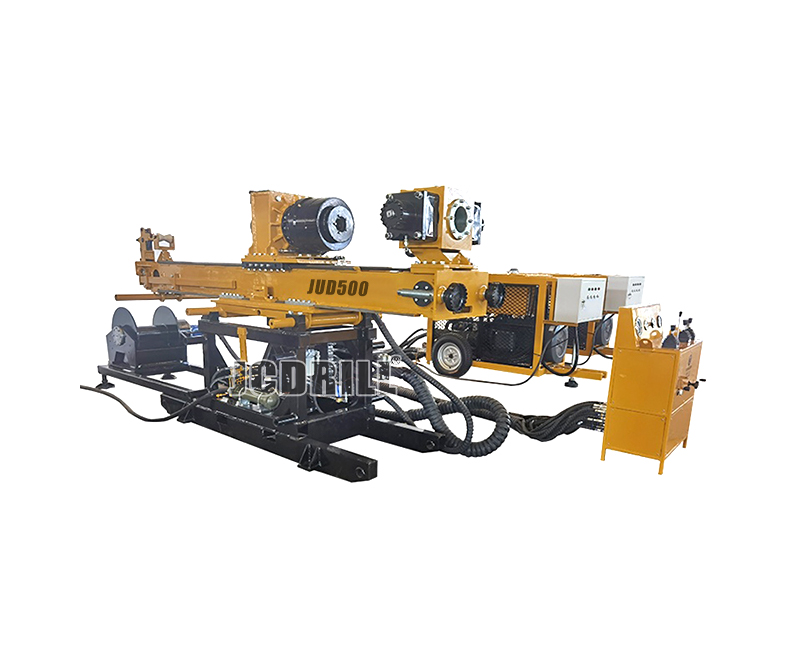

JUD系列地下取芯钻机专为地下360°钻孔作业设计，能够进行金刚石取芯及其他先进的钻探工作。整体结构可分为控制面板、钻机主体和动力单元。其中，钻机主体包括可旋转底座、滑动桅杆、动力头回转和给进系统、钢丝绳卷扬机和脚踏夹持器；动力单元包括电动机、电控箱和液压系统。此外，还可根据客户特殊需求配备专用泥浆泵。

>> 该钻机采用分体式结构，体积小、重量轻、移动灵活、操作方便。钻机采用模块化设计，确保了良好的可拆装性，便于快速安装、运输及远程控制操作。

>> 液压泵由防爆电机通过操作系统驱动，进而驱动液压马达使钻头旋转；同时，钻头的移动由油缸和链条双速机构实现。

>> 液压卡盘可实现夹持和断电保护功能。

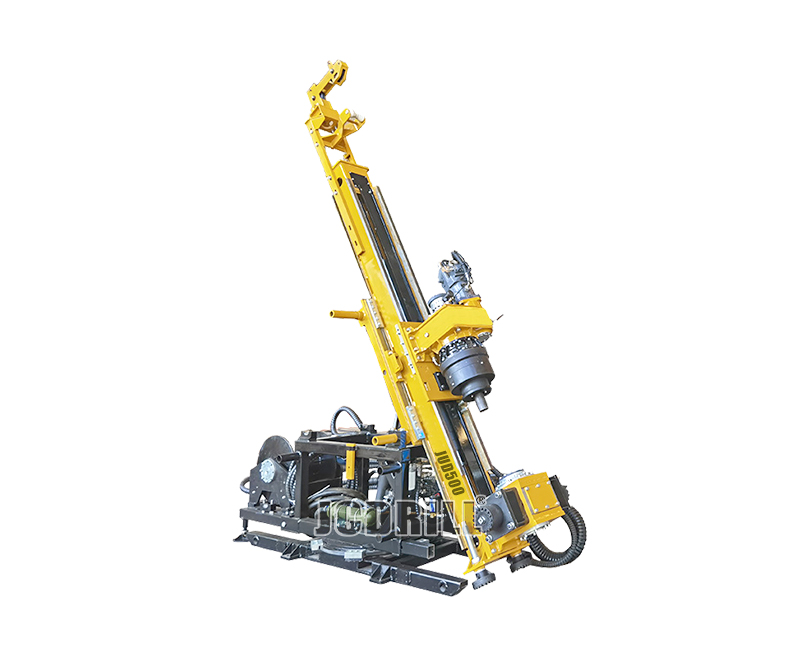

>> 桅杆的滑动和伸缩功能方便桅杆底部接触地面或平台，从而使钻机更加稳定。

>> 摆臂和桅杆可进行变幅运动，满足多角度钻孔的要求。

>> 主轴转速范围宽，扭矩大。

>> 技术参数

项目		单位	UD200	UD350	UD500	UD700
钻孔深度(m)		BQ	400	600	900	1600
		NQ	300	480	750	1200
		HQ	200	350	500	700
电机额定功率		KW	45	55	75	55+55
电机额定转速		RPM	1480	1480	1480	1480
回转速度		RPM	0-1200	0-1200	0-1200	0-1200
回转扭矩		NM	855	1000	1600	2400
提升力		KN	60	90	90	135
给进力		KN	30	90	90	135
给进行程		mm	1800	1800	1800	1800
钻孔角度			0-180	0-180	0-180	0-180
系统压力		Mpa	25	28	32	32
钢丝绳卷筒绳径		mm	6	6	6	6
单绳卷扬提升能力		KN	8	12	12	15
尺寸	主机	mm	345612901620	422010201920	422010201920	400010401840
	动力单元	mm	253010001550	212511401290	212511401290	212511401290
	控制柜	mm	8704501045	9605501050	98605501050	9605501050
重量	主机	kgs	1450	2200	2200	2900
	动力单元	kgs	1140	1100	1100	1100+1100
	控制柜	kgs	130	130	130	130

>> 运输

JUD500 地下技术金刚石岩心取样钻机用于地下采矿钻探
